Нарисуйте схему для получения круговой развертки на экране осциллографа. Рассчитайте элементы рс цепочки и определите действующее значение напряжения генератора, которое к ней надо подвести, чтобы получить круг диаметром 4 см.

«Нарисуйте схему для получения круговой развертки на экране осциллографа. Рассчитайте элементы рс цепочки и определите действующее значение напряжения генератора, которое к ней надо подвести, чтобы получить круг диаметром 4 см.»
  • Электроника, электротехника, радиотехника

Условие:

   Нарисуйте схему для получения круговой развертки на экране осциллографа. Рассчитайте элементы RC цепочки и определите действующее значение напряжения генератора, которое к ней надо подвести, чтобы получить круг диаметром 4 см. Нарисуйте осциллограмму, получающуюся на экране, если на вход «Z» подать синусоидальное напряжение частотой 10 кГц.
    Заданные значения величин:

fy=2,5 кГц; Sy=3 мм⁄В; Sx=0,5 мм⁄В.

Решение:

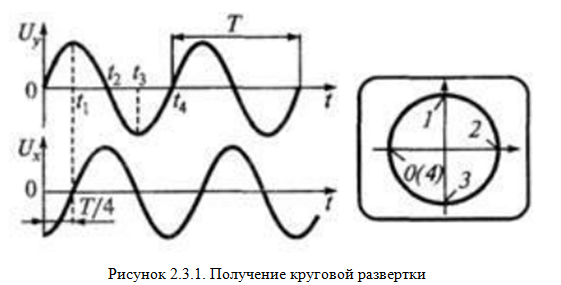

Для получения круговой развертки на обе пары пластин осциллографа подают синусоидальные напряжения одинаковой амплитуды и частоты, сдвинутые по фазе на четверть периода, т.е. на 90. При этом электронный луч описывает на экране окружность за время, равное периоду напряжения.
