Условие задачи
Задание

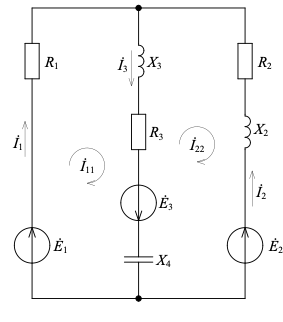

Для электрической схемы с учётом параметров выполнить расчёт токов в ветвях методом контурных токов.
Для расчёта токов необходимо:
1. Вычертить заданную цепь и выписать заданные величины.
2. Произвести расчёт всех комплексных токов и напряжений на участках цепи методом контурных токов.
3. Рассчитать сопряжённые комплексы токов.
4. Вычислить комплексы мощности источника и приёмников. Составить уравнение баланса мощности и убедиться в его справедливости.
5. Построить векторную диаграмму токов и напряжений в комплексной плоскости.
Ответ
Решение

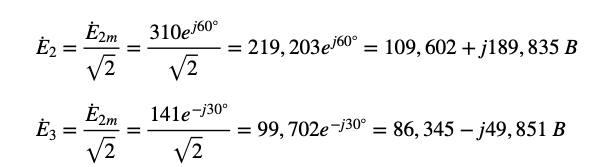

Записываем действующие значения ЭДС в комплексной форме:
В схеме два узла и три ветви с неизвестными токами
