Необходимо:  методом последовательных преобразований рассчитать цепь синусоидального тока; методом эквивалентного генератора рассчитать ток в одной ветви (ветвь задается преподавателем).

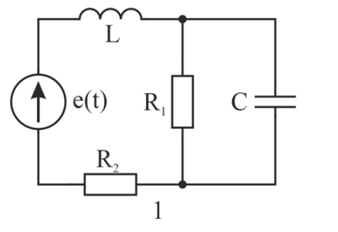

Расчет простой электрической цепи синусоидального тока.

Необходимо:

• методом последовательных преобразований рассчитать цепь синусоидального тока;

• методом эквивалентного генератора рассчитать ток в одной ветви (ветвь задается преподавателем);

• построить ее векторную и топографическую диаграммы;

Исходные данные:

a=1

b=2

c=1

k=0

m=1

• сопротивление R₁ = 10(1+k) = 10 [Ом];

• сопротивление R₂ = 10(1+|c–k|) = 20 [Ом];

• сопротивление R₃ = 10(1+|a–m|) = 10 [Ом];

• сопротивление R₄ = 10(2+k) = 20 [Ом];

• сопротивление R₅ = 10(2+|c–k|) = 30 [Ом];

• сопротивление R₆ = 10(2+|a–m|) = 20 [Ом].

• индуктивность L=m+1 = 2 [мГн];

• емкость С=10-m = 9 [мкФ];

• источник e(t)=14.14sin(ωt+φE˚);

φE= 15^o∙(m/2+1) = 30⁰

(m/2 округляется в большую сторону: m/2 = ½ округляем до 1);

• линейная частота f=1000, [Гц].
