Необходимо найти все токи, протекающие в ветвях схемы (Рис 1) с помощью метода Кирхгофа, метода контурных токов и метода узловых потенциалов
«Необходимо найти все токи, протекающие в ветвях схемы (Рис 1) с помощью метода Кирхгофа, метода контурных токов и метода узловых потенциалов»
- Электроника, электротехника, радиотехника
Условие:
Необходимо найти все токи, протекающие в ветвях схемы (Рис 1) с помощью метода Кирхгофа, метода контурных токов и метода узловых потенциалов
Дано
E2 = 114 B
E3 = 4 B
E4 = 133 B
J1 = 7 A
R2 = 37 Ом
R3 = 48 Ом
R4 = 9 Ом
R5 = 7 Ом
R6 = 41 Ом
Решение:

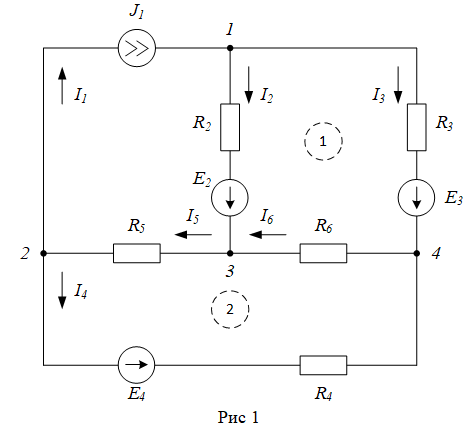

Найдём токи в ветвях при помощи законов Кирхгофа, для этого произвольно укажем направления токов, обозначим узлы и пронумеруем контура (Рис 1)

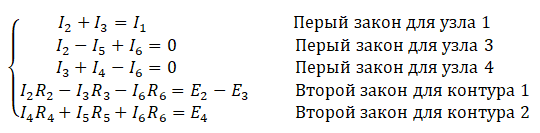

Подставим числовые значения
Выполним арифметические действи...
