Условие:

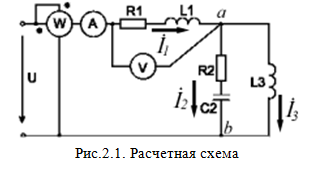

В электрической цепи известны параметры элементов. К зажимам электрической цепи приложено синусоидальное напряжение вида
u(t)=√2 sinωt, изменяющееся с частотой f=50 Гц. Необходимо рассчитать:
1) комплексные действующие значения токов в ветвях схемы;
2) определить показания приборов: амперметра, вольтметра электромагнитной системы, ваттметра;
3) определить коэффициент мощности cosφ на входе электрической цепи.
Исходные данные:
U=100 B, C2=100 мкФ, L1=15,9 мГн, L3=15,9 мГн, R1=8 Ом, R2=3 Ом, f=50 Гц.
Решение:
Дано:
U=100 B,
C2=100 мкФ,
L1=15,9 мГн,
L3=15,9 мГн,
R1=8 Ом,
R2=3 Ом,
f=50 Гц.
1. Находим сопротивления реактивных элементов:
Определяем комплексные сопротивления ветвей:
Находим общее сопротивление разветвлен...
