Необходимо рассчитать в заданной точке периодическую составляющую тока КЗ в начальный момент времени IПО. Рассматривается КЗ в точке К2.

Необходимо рассчитать в заданной точке периодическую составляющую тока КЗ в начальный момент времени I_ПО. Исходная схема - рисунок 1.

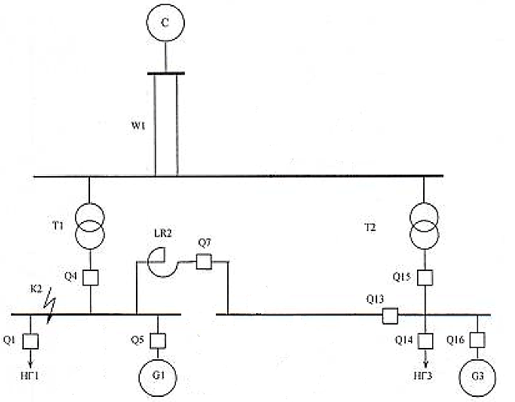

Рисунок 1 – Исходная схема



Рассматривается КЗ в точке К₂.

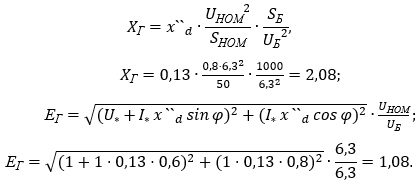

G₁, G₃: Рн = 50 МВт, U_н = 6,3 кВ, x_d’’ = 0,13, x₂ = 0,16, r∙10^-3 = 1,4 о.е.,

Р₀/Р_н = 1 , cos⁡φ=0,8

Т₁, Т₂: S_H= 40 МВА, U₁/U₂ = 120,75 / 6,3, U_K=10,5%,

W₁: L= 60 км, X₀=0,39 Ом/км, R₀=0,11 Ом/км,

LR₂: I_H= 4 кА, Uн = 6 кВ, Х_Р=0,18 Ом,  ΔР_НОМ=22 кВт,

 НГ₁, НГ₃: 60 МВА,

Система: Х = 0,8 о.е., S = 6000 МВА.
