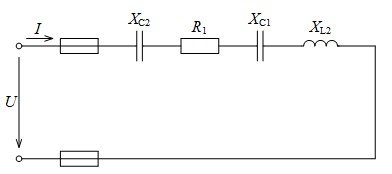

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления.

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления.

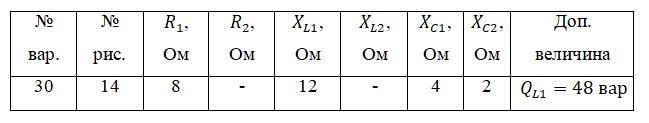

Определить следующие величины, если они не заданы в таблице вариантов:

1) полное сопротивление цепи Z; 2) напряжение U, приложенное к цепи; 3) силу тока в цепи; 4) угол сдвига фаз φ (величину и знак); 5) активную P, реактивную Q и полную S мощности, потребляемые цепью. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить, как изменятся ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряженке, приложенное к цепи, считать неизменным.
