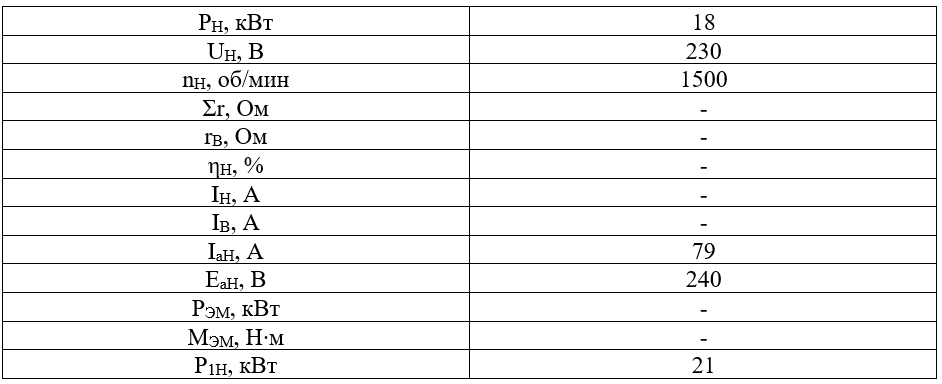

Номинальные данные генератора постоянного тока параллельного возбуждения приведены в таблице 2.1. Падение напряжения в щеточном контакте пары щеток равно 2 В. Требуется определить значения параметров, не указанных в таблице 2.1.

В равномерном магнитном поле, индукция которого равна 6000 Гс, перемещается проводник под углом 30° к направлению поля. Длина проводника 50 см. Скорость движения его 2,5 м/сек. Определить величину индуктированной Э.Д.С.

Постройте графики переменных напряжений u_1=180 sin⁡(ωt-π⁄4) и u_2=60 sin⁡(ωt+π⁄2) при f=50 Гц. При построении используйте масштаб 2π – 12 см.

Для электрической цепи, изображенной на рис. три, выполнить следующее:  На основе законов Кирхгофа составить уравнения для определения токов в ветвях (решать систему уравнений не следует).
