Условие задачи
1. Одиночная медная шина имеет прямоугольное сечение с размерами h ×ẟ. Температура окружающей среды –θ0, допустимая температура нагрева проводника - θДОП. Коэффициент теплоотдачи kт= 15 Вт/(м2‧°С). Требуется определить время, в течение которого по шине может протекать а) постоянный ток I; б) переменный ток Iчастотой f=50 Гц. При решении необходимо использовать уточненный метод расчета постоянной времени нагрева и установившегося изменения температуры.

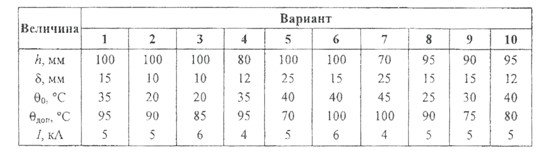

Таблица 3.2.4
Данные для задачи (вариант № 2)
2. Одиночная медная шина имеет прямоугольное сечение с размерами h ×ẟ. Температура окружающей среды –θ0. Коэффициент теплоотдачиkт=15 Вт/(м2‧ °С). До какой температуры нагреется шина, если по ней будет протекать постоянный ток величиной I с продолжительностью включения ɛ (время цикла составляет 10 мин)? Какова величина длительного переменного тока (f= 50 Гц), при которой шина нагреется до той же температуры, что и при постоянном токе? Задачу можно решать с использованием упрощенного метода расчета тепловой постоянной времени и установившегося перегрева.

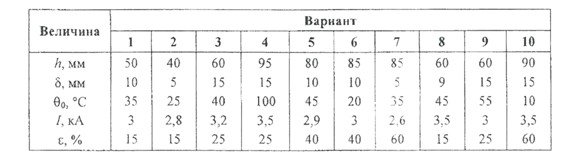

Данные для задачи (вариант № 2)
3. Одиночная алюминиевая шина имеет прямоугольное сечение сразмерамиh×ẟ. Температура окружающей среды –θ0. Коэффициент теплоотдачи kТ=12 Вт/(м2‧С). Требуется определить время, в течение которого по шине может протекать ток величиной I, не нагревая ее более θДОП. До какой температуры нагреется шина, если этот ток пропускать по ней в течение tp, а длительность паузы будет составлять tп? Задачу можно решать с использованием упрощенного метода расчета тепловой постоянной времени и установившегося перегрева.
Таблица 3.2.6
Данные для задачи (вариант № 2)

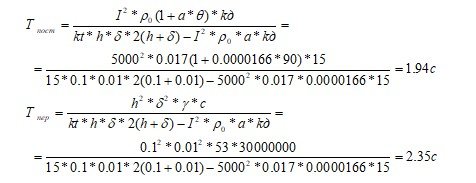

Ответ
1.
2.
