Определение структурных характеристик системы с учетом числовых параметров связей

Исходные условия

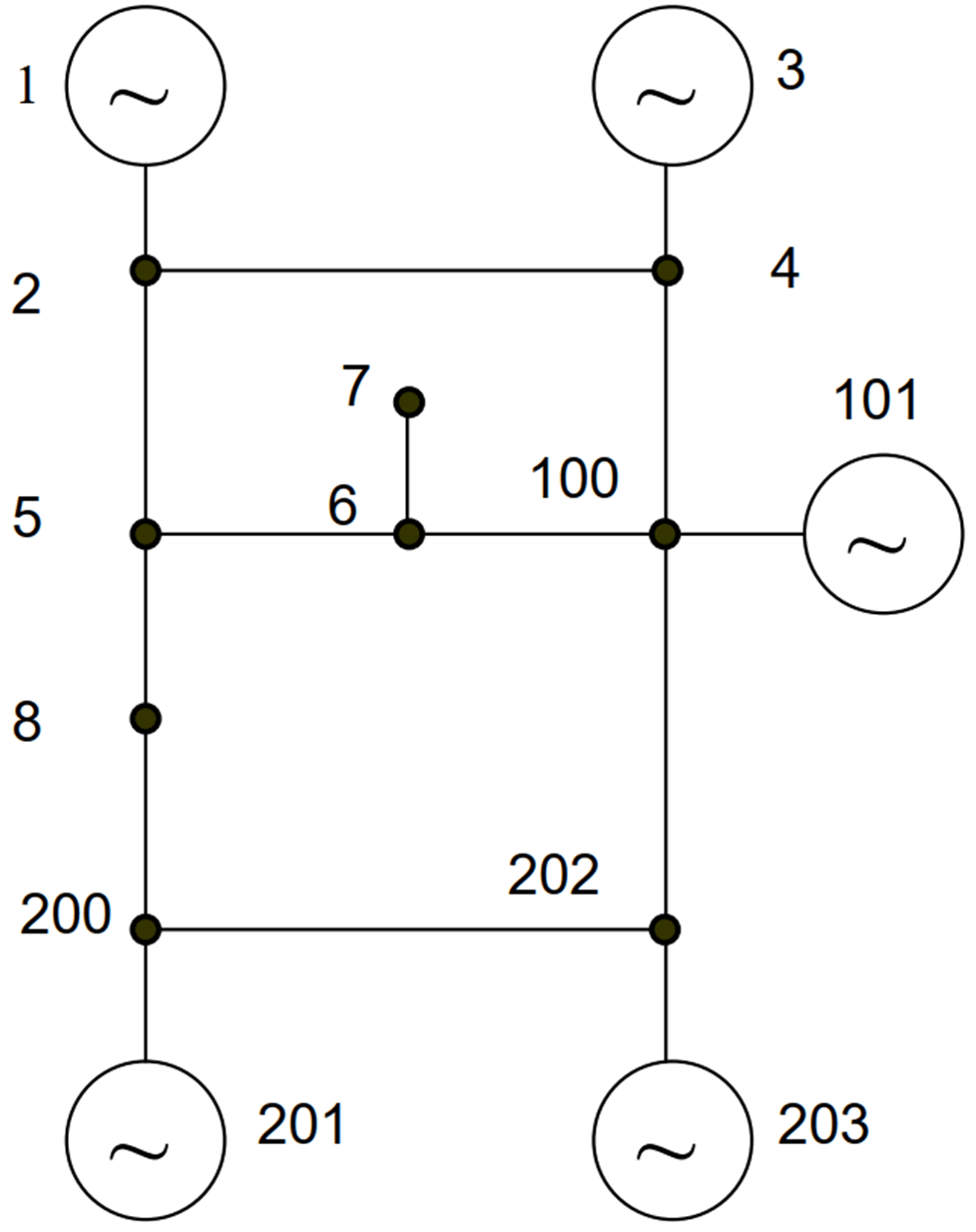

Задана схема электроэнергетической системы (ЭЭС), представленная на рис. 1.1. Числовые характеристики связей схемы (пропускные способности связей wij между узлами i и j, ГВт) даны в табл. 1.1.

Рис. 1.1. Схема ЭЭС

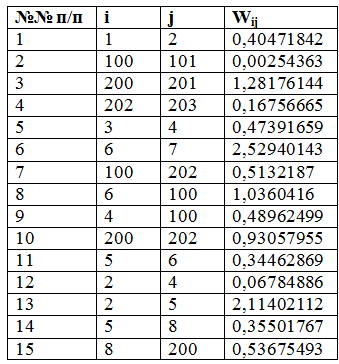

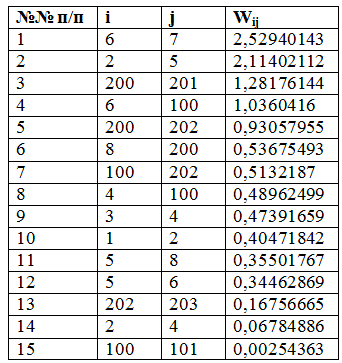

Таблица 1.1

В схеме на рис. 1.1 узлы 1, 3, 101, 201, 203 представляют собой генераторы (электростанции). Остальные узлы - сетевые, в некоторых из них имеются электрические нагрузки (для данного класса задач наличие нагрузок несущественно).

Задание: выделить сильно связанные подсистемы и слабые сечения между ними для своих заданных числовых характеристик связей, при этом:

·                    выделить шаг, когда все узлы сформируются в три подсистемы; выделить слабые сечения между ними;

·                    выделить шаг, когда все узлы сформируются в две подсистемы; выделить слабое сечение между ними.
