решение задачи на тему:

Определить число пар полюсов обмотки статора; номинальное, критическое, пусковое скольжение и соответствующие им моменты на валу; возможность пуска двигателя с номинальной нагрузкой при снижении номинального напряжения на 10%.

Дата добавления: 07.11.2024

Условие задачи

Трехфазный асинхронный двигатель с короткозамкнутым ротором, подключенный к трехфазной сети переменного тока частотой f = 50 Гц, имеет следующие номинальные данные: мощность на валу P2H линейное напряжение U1H , схема соединения обмоток статора, частота вращения ротора nH , коэффициент мощности cosφH, кратность критического КМ и пускового КП моментов.

Требуется:

1. Начертить схему включения двигателя, пояснить принцип его работы и назначение элементов схемы.

2. Определить число пар полюсов обмотки статора; номинальное, критическое, пусковое скольжение и соответствующие им моменты на валу; возможность пуска двигателя с номинальной нагрузкой при снижении номинального напряжения на 10%.

Ответ

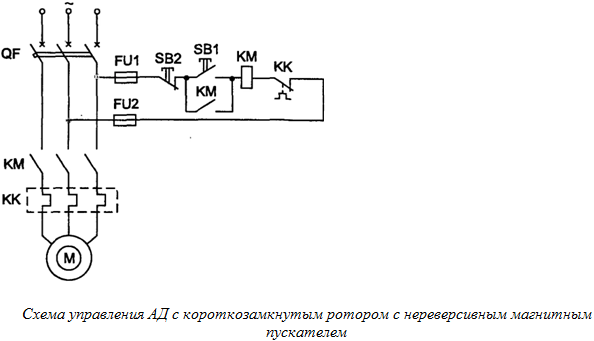

Простейшая схема управления двигателем:

Для пуска схемы включается автоматический выключатель QF и тем самым подается напряжение на силовую цепь схемы и цепь управления. При нажатии кнопки SВ1 Пуск замыкается цепь питания катушки контактора КМ, вследствие чего его главные контакты КМ в силовой цепи также замыкаются, присоединяя статор электродвигателя М к питающей сети. Одновременно в цепи управлен...
