Определить: действующие значения токов ветвей и напряжений на зажимах ветвей и цепи; активные, реактивные и полные мощности ветвей и цепи. Написать уравнения для мгновенных значений токов ветвей, напряжений на зажимах ветвей и цепи.
- Электроника, электротехника, радиотехника
Условие:

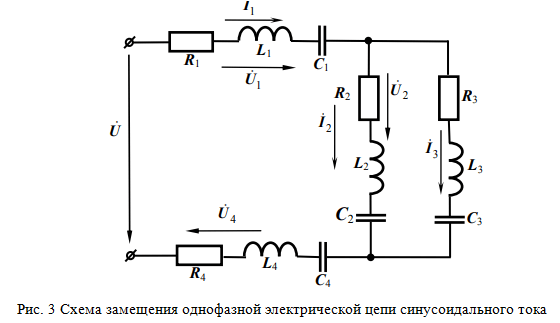

На рисунке 3 представлена схема замещения однофазной электрической цепи синусоидального тока со смешанным соединением элементов. Параметры элементов ветвей цепи соответственно равны:
Задается уравнение для мгновенных значений одного из напряжений или одного из токов цепи.
Определить:
1) действующие значения токов ветвей и напряжений на зажимах ветвей и цепи;
2) активные, реактивные и полные мощности ветвей и цепи.
Написать уравнения для мгновенных значений токов ветвей, напряжений на зажимах ветвей и цепи.
Составить баланс активных и реактивных мощностей цепи. Задачу решить символическим (комплексным) методом.

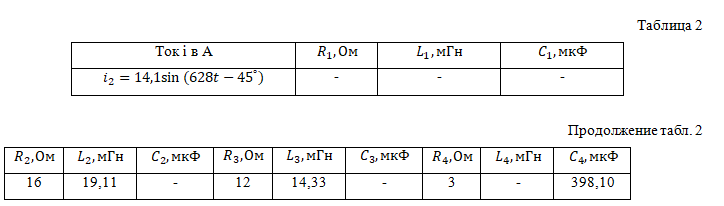

Варианты к задаче помещены в таблице 2.
Решение:

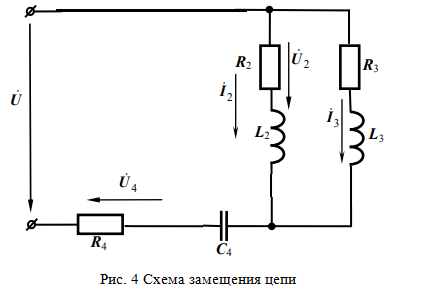

Схема замещения цепи представлена на рисунке 4.
1.Определить действующие значения токов ветвей и напряжений на зажимах ветвей и цепи

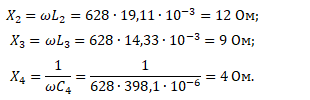

Вычислим реактивные сопротивления ветвей:
Вычислим комплексные сопроти...
