Условие задачи
Определить допустимую перегрузку по току и мощности, а также допустимое число включений в час катушки постоянного тока в повторно-кратковременном режиме нагрева, если время рабочего периода катушки tP и по ней протекает ток I. Катушка цилиндрическая, намотана круглым проводом, ее внутренний диаметр DВ=70 мм, наружный DH=140 мм, высота катушки h=70 мм. В начале процесса нагревания температура катушки и окружающего его спокойного воздуха одинакова и составляет 35 оС.
Исходные данные: tP=120 с, I=25 A, a=75 мм, b=23 мм, W=400, DВ=70 мм, DH=140 мм, h=70 мм, kT=20 Вт/(м2К), изоляция провода – поливинилхлоридный пластикат ΘД=125°С, материал проводника - сталь.
Ответ
Допустимую перегрузку по току определим по выражению:

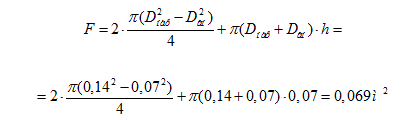

Площадь охлаждающей поверхности катушки:
Выразим значение допустимого тока:
