Условие:

1) Определить эквивалентное сопротивление цепи (рис.8).

Рис. 8

2) Определить эквивалентное сопротивление для схемы (рис.10) относительно полюсов а и в при заземлении двух точек с и d. Сопротивление резисторов R1 = 6 Ом; R2 = R3 = 4 Ом; R4 = 9 Ом; R5 = 2 Ом

Рис. 10

Решение:

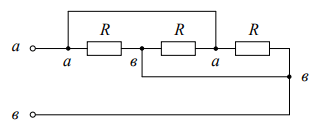

1) На закоротке потенциал точек один и тот же, поэтому их можно объединить. Благодаря этому видно, что элементы подключены к одной и той же паре узлов, т. е. соединены параллельно (рис. 9).

Рис. 9
