Определить эквивалентное сопротивление цепи, значение тока на входе цепи, значение токов, проходящих через каждый резистор, мощность, выделяемую во втором резисторе
«Определить эквивалентное сопротивление цепи, значение тока на входе цепи, значение токов, проходящих через каждый резистор, мощность, выделяемую во втором резисторе»
- Электроника, электротехника, радиотехника
Условие:

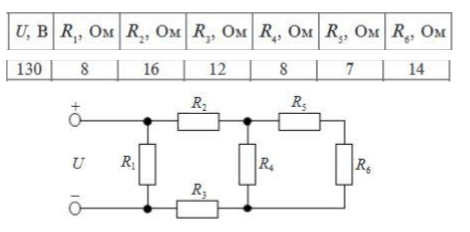

1. Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите:
- эквивалентное сопротивление цепи; –
- значение тока на входе цепи; –
- значение токов, проходящих через каждый резистор; –
- мощность, выделяемую во втором резисторе. –
2. Составьте баланс мощностей заданной электрической цепи.
3. Составьте баланс токов для узлов
Решение:
Рассчитаем сопротивление для R5, R6:
R56=R5+R6=7+14=21 Ом
Рассчитаем сопротивление для R56, R4:
Резисторы R1 , R2, R3 R456 соединены последовательно, найдем Rэкв:
Rэкв=R1+R2+R3+R456=8+16+12+5,8=41,8 ...
