Условие задачи

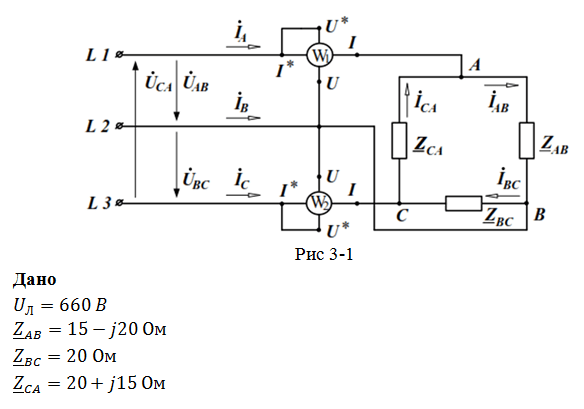

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления (Рис 3-1), соединены в трёхфазную электрическую цепь треугольником, питается симметричной системой линейных напряжений.
Определить
- Фазные и линейные токи потребителя;
- Показания ваттметров;
- Полную и реактивную мощности всей системы;
- Активную мощность системы по формуле Арона.
Построить векторную диаграмму токов и напряжений с учётом характера нагрузки.
Ответ

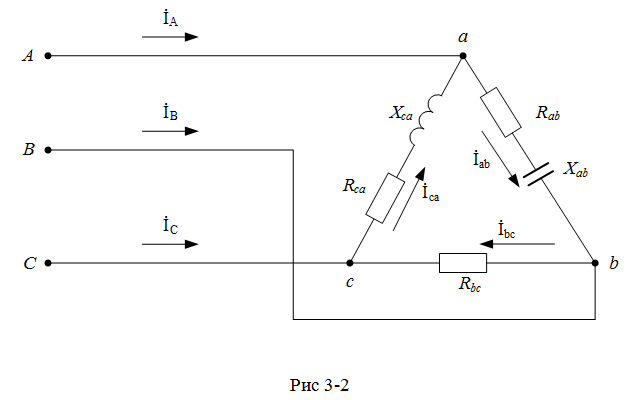

Из исходной схемы (Рис 3-1) составим схему для моего варианта (Рис 3-2)

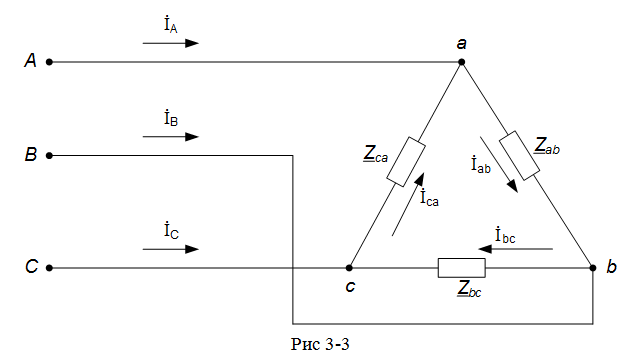

Построим схему замещения заданной цепи (Рис 3-3) и определим полные комплексные сопротивления каждой из фаз нагрузки
При схеме сое...
