Определить − фазные IФ и линейные IЛ токи потребителя; − показания ваттметров W1 и W2 ; − полную и реактивную мощности всей системы; − активную мощность системы по формуле Арона.

«Определить − фазные IФ и линейные IЛ токи потребителя; − показания ваттметров W1 и W2 ; − полную и реактивную мощности всей системы; − активную мощность системы по формуле Арона.»
  • Электроника, электротехника, радиотехника

Условие:

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления:
ZAB =7+j7  Ом
ZBC=7+j7  Ом
ZCA=7-j7  Ом-обрыв фазы
и соединены в трехфазную электрическую цепь «треугольником» , питается симметричной системой линейных напряжений: UАВ = UВС = UСА = UЛ = 660 В.

Определить

  • фазные IФ и линейные IЛ токи потребителя;
  • показания ваттметров W1 и W2 ;
  • полную и реактивную мощности всей системы;
  • активную мощность системы по формуле Арона.

Построить

  •   векторную диаграмму токов и напряжений с учетом характера нагрузки.



Решение:

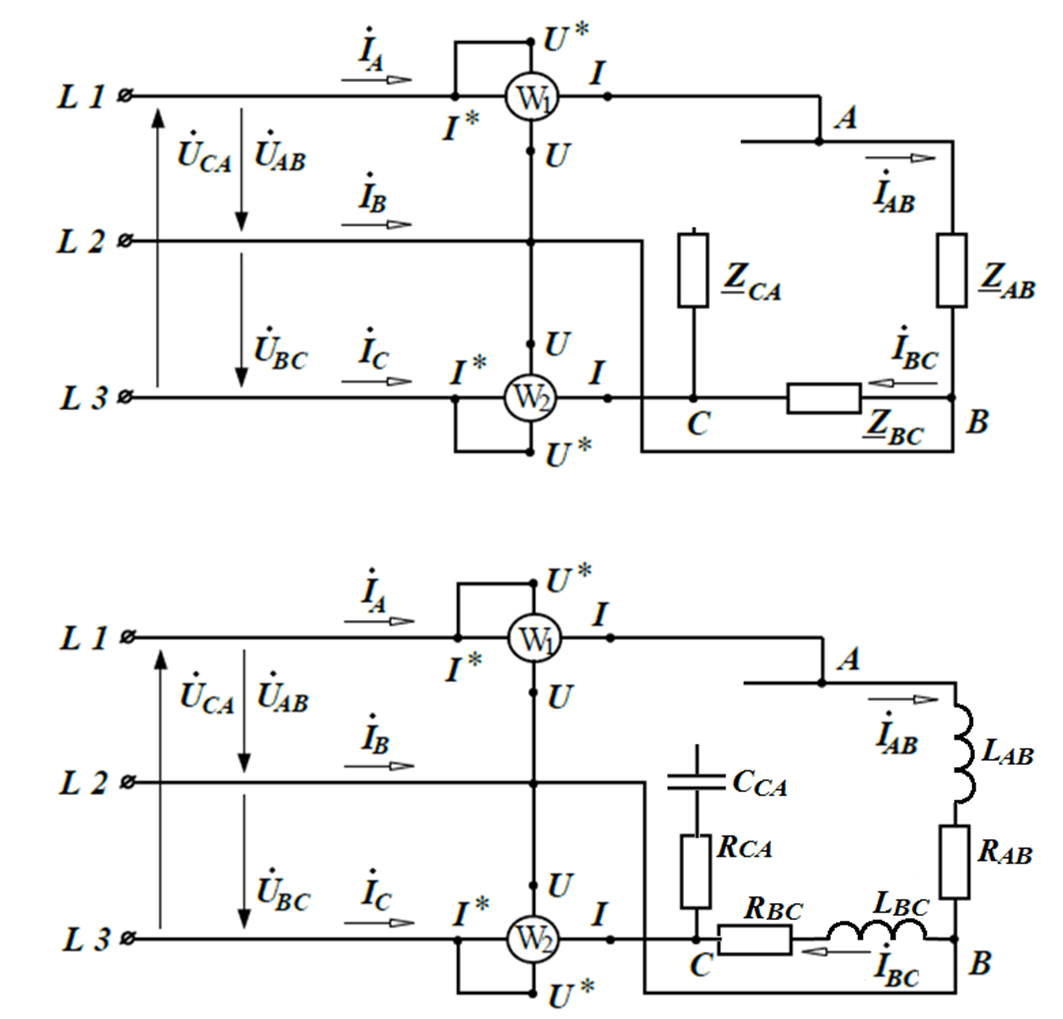

Рис.4

При обрыве фазы СА режим работы остальных фаз (АВ и ВС) не меняется.

Величина сопротивления каждой фазы:

ZAB=(72+72 )=9,9 Ом

ZВС=(72+72 )=9,9 Ом

ZСА=

При соединении треугольником линейные напряжения сети равны фазным:

UФ = UЛ = 660 В

Фазные токи потребителя при обрыве фазы СА:

IАВ=UАВ/ZАВ =660/9,9=66,67 A

IВС=UВС/ZВС =660/9,9=66,67 A

I_СА=0

Нагрузка в фазах АВ и ВС одинакова и по з...
