Определить: − фазные IФ и линейные IЛ токи потребителя;  − показания ваттметров W1 и W2 ;  − полную и реактивную мощности всей системы;  − активную мощность системы по формуле Арона.

«Определить: − фазные IФ и линейные IЛ токи потребителя;  − показания ваттметров W1 и W2 ;  − полную и реактивную мощности всей системы;  − активную мощность системы по формуле Арона.»
  • Электроника, электротехника, радиотехника

Условие:

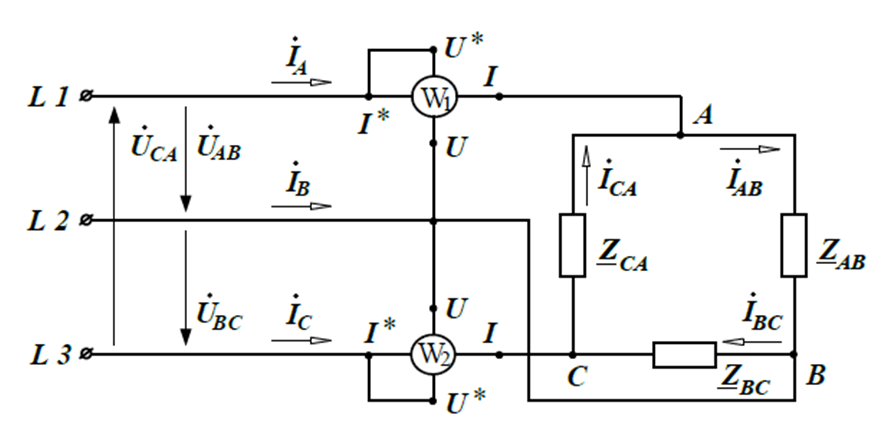

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления:
ZAB =15-j20  Ом
ZBC=20  Ом
ZCA=20+j15  Ом-обрыв фазы
и соединены в трехфазную электрическую цепь «треугольником» , питается симметричной системой линейных напряжений: UАВ = UВС = UСА = UЛ = 660 В.

Определить:

  • фазные IФ и линейные IЛ токи потребителя;
  • показания ваттметров W1 и W2 ;
  • полную и реактивную мощности всей системы;
  • ктивную мощность системы по формуле Арона.

Построить:

  • векторную диаграмму токов и напряжений с учетом характера нагрузки.



Решение:

При обрыве фазы СА режим работы остальных фаз (АВ и ВС) не меняется.
Величина сопротивления каждой фазы:

ZAB=(152+202 )=25 Ом
ZВС=20 Ом
ZСА=

При соединении треугольником линейные напряжения сети равны фазным:

UФ = UЛ = 660 В

Фазные токи потребителя при обрыве фазы СА:

IАВ=UАВ/ZАВ =660/25=26,4 A

IВС=UВС/ZВС =660/20=33 A

IСА=0

Нагрузка в фазе АВ активно-емкостная поэтому фазный ток IАВ ...
