В схеме трёхфазной цепи с параметрами, приведенными в таблице определить классическим методом токи в цепи и напряжение на конденсаторе в переходном режиме.
- Электроника, электротехника, радиотехника
Условие:
В схеме трёхфазной цепи с параметрами, приведенными в таблице определить классическим методом токи в цепи и напряжение на конденсаторе в переходном режиме.
Определить операторным методом свободную составляющую переходного тока через индуктивность и свободную составляющую переходного напряжения на конденсаторе и построить их графики. Результаты записать в таблицу.
Построить график свободной составляющей переходного тока в ветви с индуктивностью и свободной составляющей напряжения на емкости.
Значения Em, A и параметров элементов цепи приведены в таблице.
Рисунок 1 – Заданная схема трехфазной цепи
Таблица 1 – Параметры элементов заданной цепи
Решение:

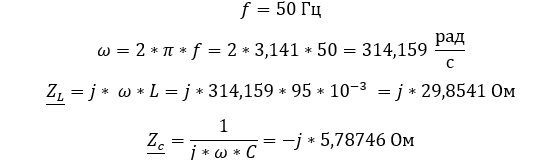

Рассчитаем реактивные сопротивление элементов цепи:

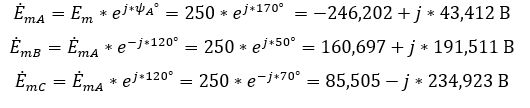

Действующие значения фазных ЭДС в комплексной форме:
Найдем эквивалентные сопротивления лучей звезды:
