Определить количество теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на замкнутый магнитопровод.По катушке с числом витков протекает ток промышленной частоты Размеры магнитопровода приведены на рисунке:

Дата добавления: 03.11.2023

Условие задачи

Определить количество теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на замкнутый магнитопровод.
По катушке с числом витков  протекает ток промышленной частоты
Размеры магнитопровода приведены на рисунке:

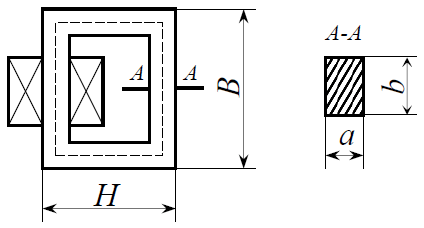

Геометрические размеры магнитопровода

Расчет произвести для двух случаев:
1. Магнитопровод изготовлен из сплошного бруска стали. При определении количества теплоты рассчитать возможный интервал ее изменения (в соответствии с применяемой эмпирической формулой).
2. Магнитопровод шихтованный из горячекатаной трансформаторной листовой стали марки 1412; толщина листа 0,5 мм.
Коэффициент заполнения поперечного сечения шихтованного магнитопровода принять равным 0,9.
Объяснить причину расхождения количества теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на этот замкнутый магнитопровод, при различных способах изготовления магнитопровода.

Ответ

Определим мощность, выделяемую в замкнутом сплошном магнитопроводе, на который надета катушка, создающая переменное магнитное поле:

где число витков катушки, длина средней магнитной силовой линии,
