Определить линейные Iл и фазные IФ токи, активную Р, реактивную Q и полную S мощности потребителя, построить векторную диаграмму токов и напряжений при замкнутом выключателе.
- Электроника, электротехника, радиотехника
Условие:

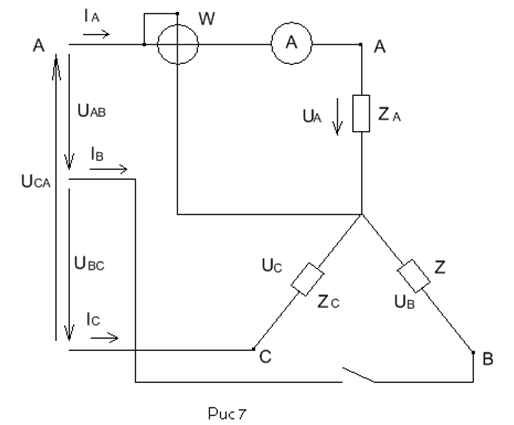

В трёхфазную сеть с симметричной системой линейных напряжений Uл включён симметричный потребитель, фазы которого имеют комплексные сопротивления Za=Zв=Zc (рис 7) и соединены “звездой”. Определить линейные Iл и фазные IФ токи, активную Р, реактивную Q и полную S мощности потребителя, построить векторную диаграмму токов и напряжений при замкнутом выключателе.
Определить показания амперметра при разомкнутом выключателе В. Построить векторную диаграмму токов и напряжений при обрыве линейного провода В.
Исходные данные:
Uл=380 B; Za=Zв=Zc=10ei(π/6), Ом.
Решение:
Дано:
Uл=380 B; Za=Zв=Zc=10ei(/6), Ом.
Найти:
Iф, Iл, Р, Q, S, IA.
1. Напряжения в фазах приемника:
Uф=Uл/3=380/3=219,4 В.
UA=219.4ei0, B;
UB=219.4ei120˚,B;
UC=219.4e-i120˚, B.
2. При соединении фаз приемника звездой линейные токи равны фазным:
IA=UA/ZA=219.4ei0/10ei30˚=21.94e-i30˚, A.
IB=UB/ZB=219.4ei120˚/10ei30˚=21.94ei90˚, A;
IC=UC/ZC=21...
