Определить напряжение между выделенными на схеме точками A и В. Значения источников э.д.с. и источников тока указаны на схеме. Сопротивления R1 = 0.5, R2 = 0.3, R4 = 2 Ом, R3 = 4 Ом.
«Определить напряжение между выделенными на схеме точками A и В. Значения источников э.д.с. и источников тока указаны на схеме. Сопротивления R1 = 0.5, R2 = 0.3, R4 = 2 Ом, R3 = 4 Ом.»
- Электроника, электротехника, радиотехника
Условие:

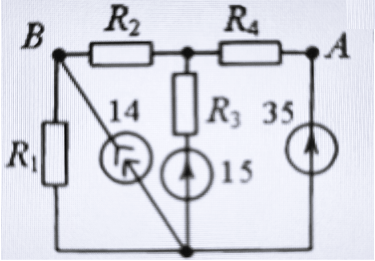

Определить напряжение между выделенными на схеме точками A и В.
Значения источников э.д.с. и источников тока указаны на схеме. Сопротивления R1 = 0.5, R2 = 0.3, R4 = 2 Ом, R3 = 4 Ом.
Задачу решить:
1. законами Кирхгофа;
2. методом контурных токов;
3. методом узловых напряжений.
Решение:
1. Законы Кирхгоффа
Обозначаем произвольно токи в ветвях, обозначаем узлы схемы. (Узел это точка в схеме, к которой подключены 3 или более ветвей.) В данной схеме узы: В, С. D). Направления обхода контуров принимаем по часовой стрелке (можно как угодно). Для наглядности источник тока обозначим по-другому.
Для того чтобы рассчитать все токи в схеме, нужно составить систему в количестве неизвестных то...
