Определить напряжение на каждом конденсаторе и энергию электрического поля конденсатора для цепи, если C1=15 мкФ, C2=20 мкФ,C3=5 мкФ,C4=30 мкФ,C5=10 мкФ,C6=15 мкФ. Напряжение, приложенное ко всей цепи, равно 300 В.

Дата добавления: 07.09.2024

Условие задачи

Определить напряжение на каждом конденсаторе и энергию электрического поля конденсатора для цепи, если C1=15 мкФ,
 C2=20 мкФ,C3=5 мкФ,C4=30 мкФ,C5=10 мкФ,C6=15 мкФ. Напряжение, приложенное ко всей цепи, равно 300 В.

Дано: C1=15 мкФ,C2=20 мкФ,C3=5 мкФ,C4=30 мкФ, C5=10 мкФ,C6=15 мкФ,U=300 В



Ответ

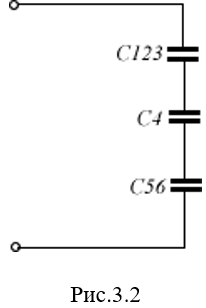

Параллельно соединенные конденсаторы C1,C2,C3, а также параллельно соединенные C5 с C6 можем заменить общей эквивалентной емкостью C123 и C56 соответственно (рис.3.2):

где
C123=C1+C2+C3=15+20+5=40 мкФ
C56=C5+C6=10+15=25 мкФ

Теперь можем определить общую эквивалентную емкость всей цепи.
Так как конденсаторы C12..., C, C соединены последовательно, то предварительно находим величину
