Определить напряжение на конденсаторе и ток после коммутации в цепи, находящейся под действием постоянного источника напряжения: без составления дифференциального уравнения; операторным методом.
«Определить напряжение на конденсаторе и ток после коммутации в цепи, находящейся под действием постоянного источника напряжения: без составления дифференциального уравнения; операторным методом.»
- Электроника, электротехника, радиотехника
Условие:
Определить напряжение на конденсаторе

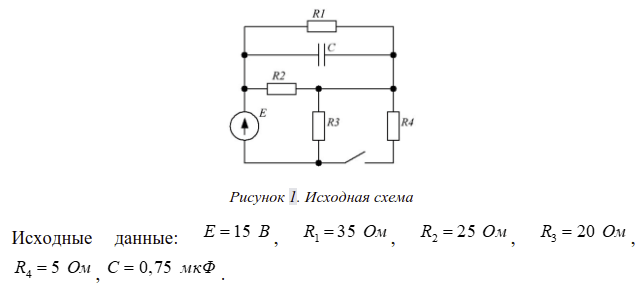

после коммутации в цепи (рис. 1), находящейся под действием постоянного источника напряжения:
а) без составления дифференциального уравнения;
б) операторным методом.
Построить указанные зависимости.
Решение:
Расчет классическим методом

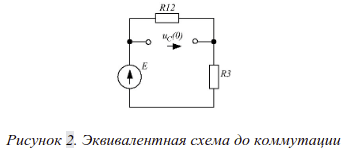

Найдем напряжение на конденсаторе в момент коммутации (рисунок 2)

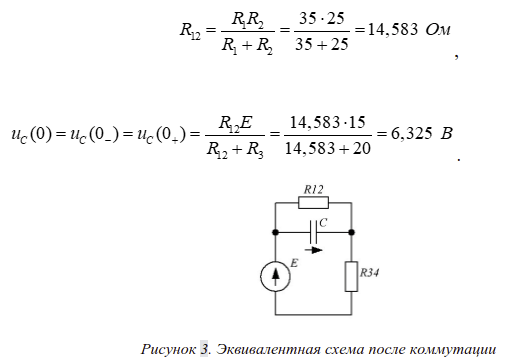

Эквивалентная схема после коммутации изображена на рисунке 3, где
