РЕЗОНАНСНЫЙ ФИЛЬТР

Генератор выдаёт кривую напряжения, описываемую формулой

где – угловая частота, рад/с, m и n – номера гармоник помех.

  Нагрузка сопротивлением Z_Н подключена к генератору через два резонансных LC–фильтра L₁C₁ и L₂C₂(рис. 4.1).

Необходимо:

  Определить недостающее значение индуктивности или ёмкости резонансных фильтров;

Построить зависимости напряжения на нагрузке от времени до и после применения фильтров;

Определить коэффициент несинусоидальности до и после применения фильтров.

Исходные данные согласно варианту представлены в табл. 4.1. и 4.2.

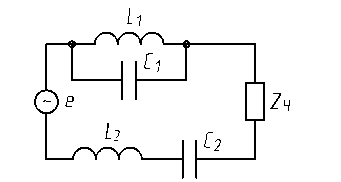

Рис. 4.1

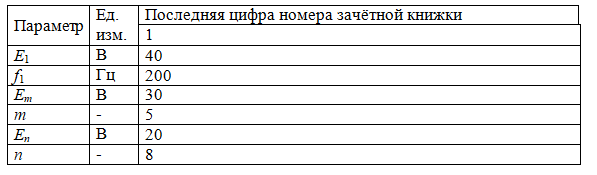

Таблица 4.1

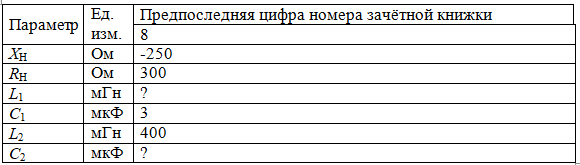

Таблица 4.2
