  4. Определить передаточную функцию линейной системы. Рис. 1 – Электрическая цепочка системы. Параметры R1 0,6 МОм R2 0,5 МОм...

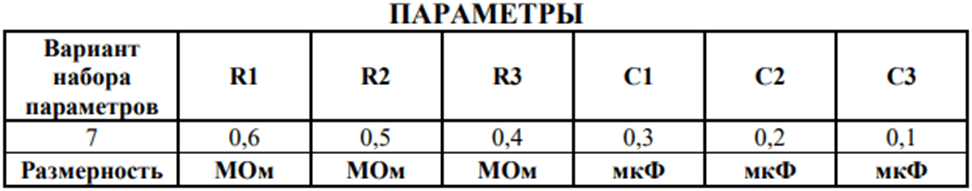

Определить передаточную функцию линейной системы. Рис. 1 – Электрическая цепочка системы. Параметры R1 0,6 МОм R2 0,5 МОм R3 0,4 МОм С1 0,3 мкФ С2 0,2 мкФ С3 0,1 мкФ.

«Определить передаточную функцию линейной системы. Рис. 1 – Электрическая цепочка системы. Параметры R1 0,6 МОм R2 0,5 МОм R3 0,4 МОм С1 0,3 мкФ С2 0,2 мкФ С3 0,1 мкФ.»
  • Электроника, электротехника, радиотехника

Условие:

Определить передаточную функцию линейной системы.

Рис. 1 – Электрическая цепочка системы

Решение:

Отметим, что схема имеет следующие особенности:

а) ток входа и ток выхода не равны;

б) ток входа равен сумме двух токов:

в) когда имеется несколько параллельных ветвей, то необходимо складывать проводимости и определять общее сопротивление как величину, обратную этой проводимости.

Для данной схемы, общее сопротивление двух ветвей равно:
