Определить передаточную функцию регулятора и нарисовать его логарифмическую амплитудно-частотную характеристику. Рис.5 Логарифмическая амплитудно-частотная характеристика (ЛАЧХ)
«Определить передаточную функцию регулятора и нарисовать его логарифмическую амплитудно-частотную характеристику. Рис.5 Логарифмическая амплитудно-частотная характеристика (ЛАЧХ)»
- Электроника, электротехника, радиотехника
Условие:
Определить передаточную функцию регулятора и нарисовать его логарифмическую амплитудно-частотную характеристику.
Передаточную функцию представить в виде произведения передаточных функций типовых звеньев (пропорционального, интегрирующего, апериодического и т.д.).

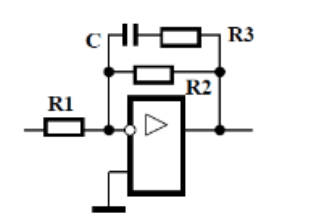

Схема регулятора
Рис.1 Схема регулятора
Как изменится ЛАЧХ регулятора при условии:
1. Уменьшения сопротивления резистора R3 в три раза;
2. Уменьшения емкости С в два раза;
3. Увеличения сопротивления резистора R1 в два раза.
Решение:

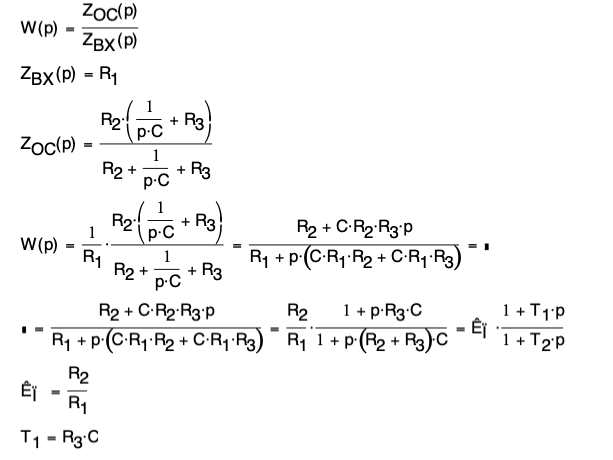

По заданной схеме определим передаточную функцию регулятора
ЛАЧХ состоит из трех частей. Коэффициент передачи до частоты, определяемой постоянной 1/Т2 постоянен и определяется отношением KП=R2/R1 (проп...
