Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
«Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.»
- Электроника, электротехника, радиотехника
Условие:

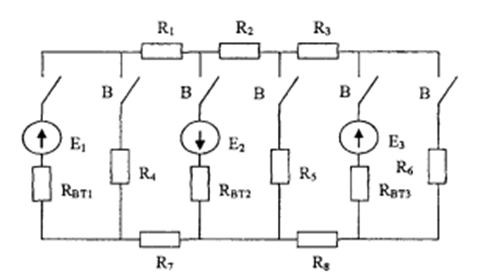

В цепи ЭДС источников питания равны Е1=110 В, Е2=90 В, Е3=115 В, и внутренние сопротивления: Rвт1 = 0,1 Ом; Rвт2 = 0,2 Ом; Rвт3 = 0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1-B6 Сопротивления в пассивных ветвях: R1= 1,5 Ом; R2 = 2 Ом; R3 = 2,5 Ом; R4= 2 Ом; R5= R6= R7= R8= 3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Разомкнутые выключатели- В2, B5, B6
Решение:
Преобразуем схему согласно варианту. Укажем произвольно направление токов в ветвях и контурные токи.
Составим систему уравнений по законам Кирхгофа
