Определить показания вольтметра пэВэ (рисунок два один) и указать, в каких режимах работают источники ЭДС, используя следующие данные.
«Определить показания вольтметра пэВэ (рисунок два один) и указать, в каких режимах работают источники ЭДС, используя следующие данные.»
- Электроника, электротехника, радиотехника
Условие:

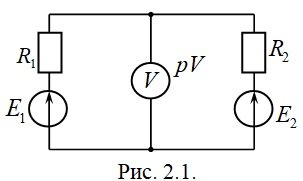

Определить показания вольтметра pV (рис.2.1) и указать, в каких режимах работают источники ЭДС (Ri, Ом, Ej, B), используя следующие данные:
Дано:
Е1 = 220 В
Е2 = 80 В
R1 = 120 Ом
R2 = 50 Ом
Определить: Uab = ?
Решение:

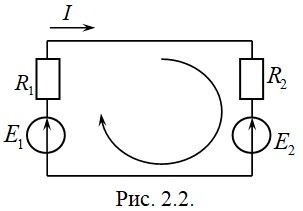

1. Определение тока. Поскольку вольтметр имеет бесконечно большое сопротивление, он не оказывает влияние на величину тока рассматриваемой одноконтурной электрической цепи, и поэтому при определении величины тока не играет никакой ролии не учитывается. Направление тока, как и направление обхода контура, выбираем произвольно (рис.2.2).
По второму закону Кирхгофа:
