Условие задачи
Для ремонтно-механического цеха металлургического завода выполнить:
- определить расчетные электрические нагрузки цеха;
- произвести расчет освещения ремонтно-механического цеха;
- выбрать число и мощность силовых трансформаторов цеховых ТП;
- разработать однолинейную схему электроснабжения цеха (до и выше 1 кВ).
Цех имеет два участка, в которых установлено необходимое для ремонта оборудование: токарные, строгальные, фрезерные и сверлильные станки и др.
Цеховая ТП получает питание от главной понизительной подстанции (ГПП). Расстояние от ГПП до цеховой ТП – 0,9 км. Напряжение на ГПП – 6 кВ. Начальное значение периодической составляющей тока трехфазного КЗ на шинах 6 кВ ГПП – 8,3 кА. Количество рабочих смен – 2. Потребители цеха имеют II и III категорию надежности электроснабжения.
Размеры цеха Ш х Д х В = 48 х 28 х 9 м.
Перечень оборудования цеха приведен в таблице 1. Мощность указана для одного электроприемника. Расположение основного электрооборудования показано на плане (рис. 1).

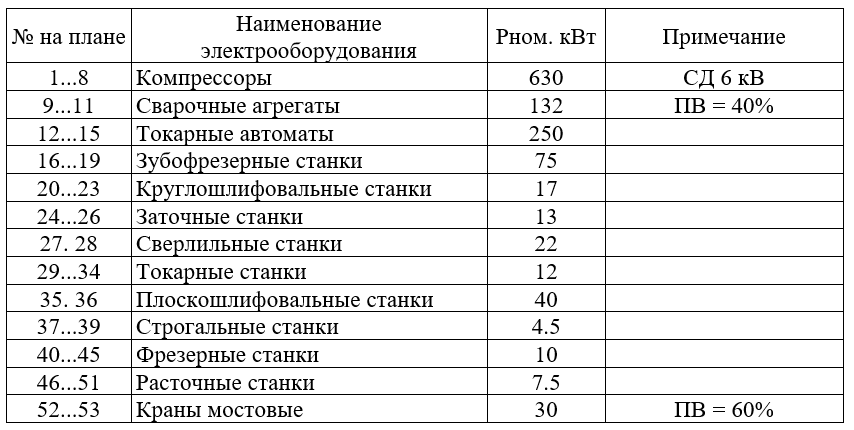

Таблица 1 - Перечень оборудования ремонтно-механического цеха

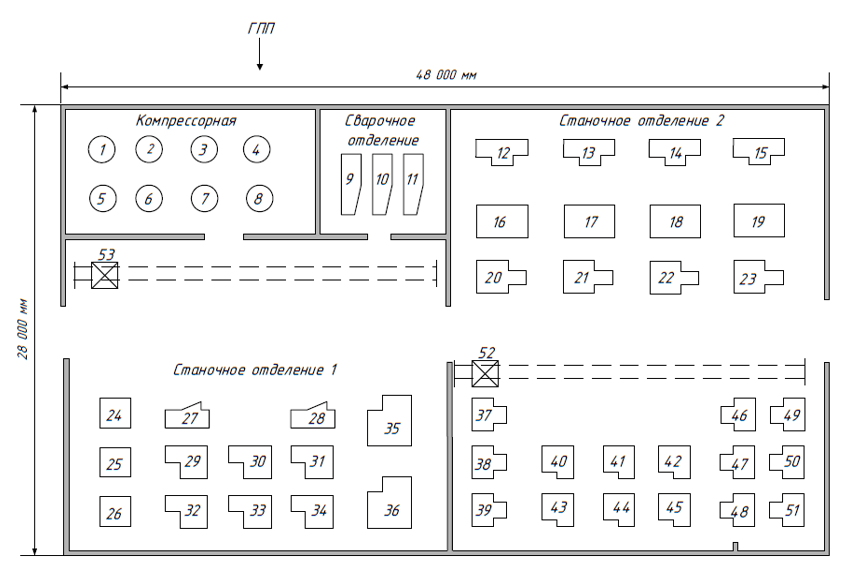

Рисунок 1 – План расположения основного электрооборудования
Электроснабжение РМЦ по степени взрыво- и пожаробезопасности можно отнести к безопасному, так как он не имеет помещений, где бы содержались опасные вещества.
По электробезопасности цех относится к классу ПО (повышенной опасности), так как в цехе очень много токоведущих частиц (пыли, стружки и т.д.) металла, которые оседают на ЭО. Также возможно соприкосновение обслуживающего персонала одновременно с корпусом ЭО и конструкциями, связанными с землей.
Ответ
1 Расчет электрических нагрузок
Правильное определение расчётных электрических нагрузок (расчётных мощностей и токов) на всех участках системы электроснабжения является главным основополагающим этапом её проектирования. От этого расчёта зависят исходные данные для выбора всех элементов системы электроснабжения - денежные затраты на монтаж и эксплуатацию выбранного оборудования.
Завышение расчетных нагрузок приводит к удорожанию строительства, перерасходу проводникового материала сетей, к увеличению мощности трансформаторов и другого оборудования.
Занижение - может привести к уменьшению пропускной...
