Условие задачи
Определить силу тока I в обмотках данной цепи для получения заданного магнитного потока Ф, абсолютную магнитную проницаемость μа1 и магнитную проницаемость μ1 участка цепи, где расположена обмотка с числом витков W1.
Дано:
W1 = 400; W2 = 600;
Ф = 1,8·10–3 Вб;
материал сердечника — электротехническая сталь (Э11) 1211.

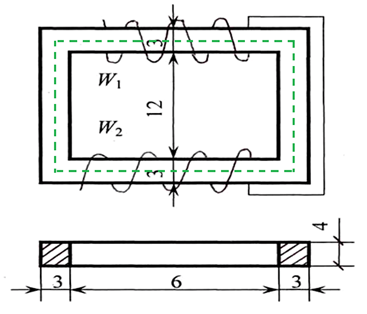

Размеры цепи даны в сантиметрах.
Обмотки действуют согласно.
Ответ
1. Проводим среднюю магнитную линию. Из чертежа следует, что все участки имеют одинаковое поперечное сечение и магнитную проницаемость.
2. Определяем поперечные сечения сердечника.
На каждом участке цепи оно составляет:
