Определить силу тока I в обмотках данной цепи для получения заданного магнитного потока Ф, абсолютную магнитную проницаемость μа1 и магнитную проницаемость μ1 участка цепи, где расположена обмотка с числом витков W1. Дано: W1 = 400; Ф = 4·10–3 Вб;

Дата добавления: 27.12.2023

Условие задачи

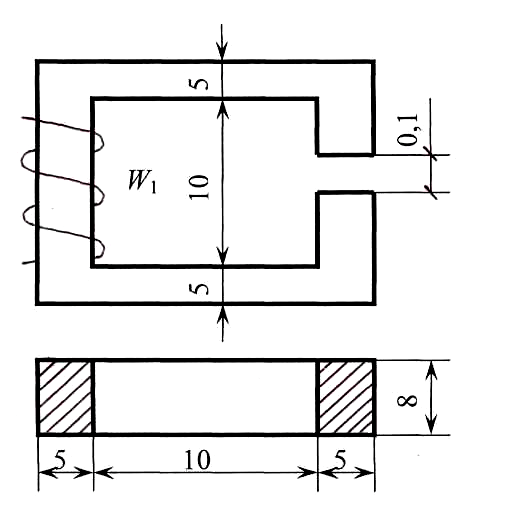

Определить силу тока I в обмотках данной цепи для получения заданного магнитного потока Ф, абсолютную магнитную проницаемость μа1 и магнитную проницаемость μ1 участка цепи, где расположена обмотка с числом витков W1.

Дано: W1 = 400; Ф = 4·10–3 Вб; материал сердечника — чугун. Размеры цепи даны в сантиметрах.

Ответ

Для проверки правильности определения мощностей, составим баланс мощностей:

Проводим среднюю магнитную линию и по ней разбиваем цепь на однородные участки ℓ1, ℓ2, ℓ3, ℓ4 (т.е. одинакового поперечного сечения и магнитной проницаемости).

Определяем поперечные сечения сердечника на каждом участке цепи :

S1 = S2 = S3 = S4 = 58 = 40 см2 = 4010─4 м2.

Определяем длины каждого участка :

1 = ℓ2 =10 см = 0,1 м ℓ3 = ℓ4 = 10+ 2,52 + 2,52 = 20 см = 0,2 м.

Определяем магнитну...
