Понижающий трехфазный трансформатор имеет параметры, представленные в таблице 1. Определить коэффициенты трансформации фазных (Кф) и линейных (Кл) напряжений.

Понижающий трехфазный трансформатор имеет параметры, представленные в таблице 1.

Требуется:

1. Определить коэффициенты трансформации фазных (К_ф) и линейных (К_л) напряжений.

2. Определить номинальные фазные и линейные токи первичной и вторичной обмоток.

3. Определить потери в стали и средние значения тока холостого хода при следующих напряжениях: U₁= (0,6; 0,8; 1,0; 1,1)U_1Н. По результатам расчета построить характеристику намагничивания U₁(I₁₀).

4. Используя данные холостого хода и короткого замыкания, определить параметры схемы замещения. Начертить схему замещения.

5. Рассчитать и построить кривую η=f(P₂) при cosφ=1 и cosφ=0,8 при коэффициенте нагрузки β= 0,25; 0,5; 0,75; 1 и 1,25.

6. Рассчитать и построить кривую процентного изменения напряжения в зависимости от угла φ₂ при номинальном токе. Расчеты произвести при изменении от 90° до 0° (индуктивная нагрузка) и от 0° до – 90°(емкостная нагрузка).

7. Установить распределение нагрузки между тремя трансформаторами, соотношение номинальных мощностей которых составляет 1,0:1,5:3,0. При этом напряжение короткого замыкания второго трансформатора на 2,5% больше, а третьего – на 6% меньше, чем первого, а нагрузка равна сумме мощностей трех трансформаторов.

8. Определить суммарную величину нагрузки трансформаторов согласно п. 7 при условии, что наиболее загруженный трансформатор работает с номинальной мощностью.

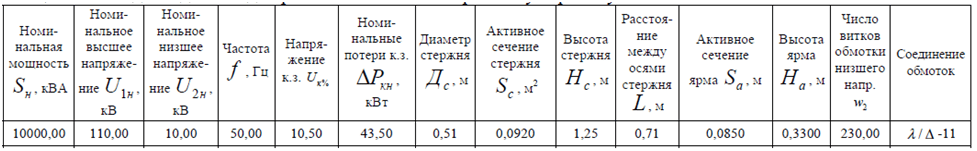

Таблица 1 – Исходные данные.
