Определить схему подключения, тип транзистора. Записать систему уравнений для дифференциальных параметров. Рассчитать данные параметры, и отобразить исходные данные для расчетов на ВАХ. Пояснить физический смысл дифференциальных параметров.
«Определить схему подключения, тип транзистора. Записать систему уравнений для дифференциальных параметров. Рассчитать данные параметры, и отобразить исходные данные для расчетов на ВАХ. Пояснить физический смысл дифференциальных параметров.»
- Электроника, электротехника, радиотехника
Условие:
Определить схему подключения, тип транзистора. Записать систему уравнений для дифференциальных параметров. Рассчитать данные параметры, и отобразить исходные данные для расчетов на ВАХ. Пояснить физический смысл дифференциальных параметров.

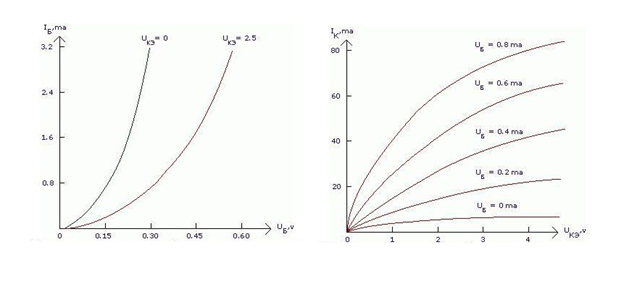

Рисунок 1 – Входные и выходные характеристики
Решение:
1. По виду входных и выходных характеристик определили, что транзистор включен по схеме с общим эмиттером (ОЭ). Тип транзистора n-p-n. Схема включения транзистора показана на рисунке 2.
Рисунок 2 Включение биполярного транзистора по схеме с общим эмиттером
В транзисторе, включенном по схеме с общим эмиттером, имеет место усиление не только по напряжению, но и по току. Входными параметрами для данно...
