Условие задачи

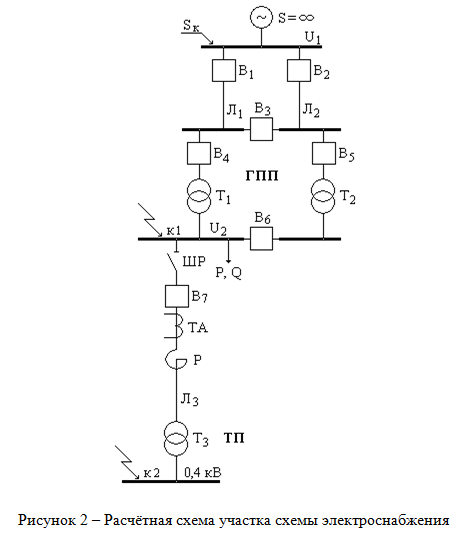

Согласно приведённой на рисунке 2 схеме от шин подстанции энергосистемы питается главная понизительная подстанция (ГПП), предназначенная для электроснабжения промышленного предприятия. Питание ГПП осуществляется по двум линиям. На ГПП установлено два силовых двухобмоточных трансформатора. В нормальном режиме питающие линии и трансформаторы ГПП работают раздельно.
Требуется:
1. Определить тип и мощность трансформаторов ГПП, согласно указанной на схеме подключённой нагрузке (P, Q) и мощности трансформатора цеховой ТП
2. Рассчитать для точек К1 и К2 значения токов трёхфазного К.З (ударного и установившегося значения), а также соответствующие мощности К.З для режимов включения питающих линий и выключателей ГПП
3. Выбрать и проверить по условиям протекания токов К.З на стороне 6-10 кВ ГПП следующие аппараты и токоведущие устройства:
а) выключатель в цепи нереактированной линии Л3, отходящей от ГПП к цеховой подстанции;
б) шинный разъединитель в цепи указанной отходящей линии;
в) трансформатор тока для питания цепей измерения и цепей релейной защиты линии Л3;
г) допустимое наименьшее сечение нереактированной линии по термической устойчивости при К.З;
з) реактор на линии Л3 из условия ограничения токов К.З для выбора менее мощного коммутационного оборудования и уменьшения сечения линии (условия определить самостоятельно).
4. Определить уставки максимальной токовой защиты для линии (Л3) питающей ТП.
5. Выбрать плавкий предохранитель или автоматический выключатель устанавливаемый после трансформатора № 3 ТП.
6. Сделать выводы по расчётам, а также выбору оборудования.
Исходные данные

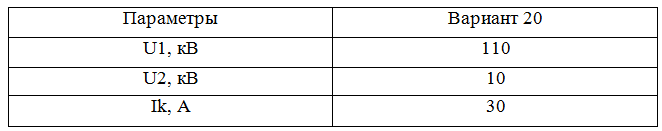

Таблица 8 Номинальные напряжения ступеней трансформации и ток К.З на вводных шинах ГПП

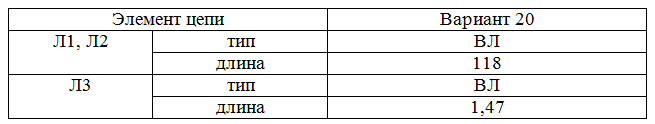

Таблица 9 Тип линии (ВЛ - воздушная, КЛ - кабельная) и её длина (км)
Таблица 10 Тип линии (ВЛ - воздушная, КЛ - кабельная) и её длина (км)

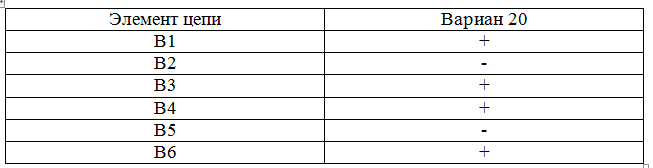

Таблица 11 Режим включения питавших линии и выключателей ГПП ("+" - включен, "–" - выключен)
Ответ

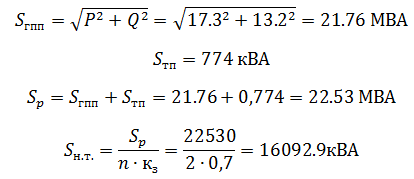

1. Определим шины и мощность трансформатора ГПП:
Выбираем на ГПП два трансформатора 2ТДН 16000 110/10, технические хар-ки трансфоратора представлены в табл. 12
Кз=0,7 коэффициент загрузки
Таблица 12 Технические хар-ки трансформатор ТДН 16000/110/10
