Условие:

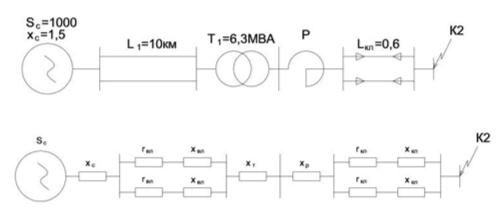

Дано: точка, где необходимо произвести расчёт токов К3: К;  SЭНС=1000 – мощность питающей энергосистемы; ХС=1,5 – сопротивление питающей системы;  L =10 км– длина воздушной линии, марки АС – 300; SHT1 =6,3 МВА– мощность трансформатора Т1 , UK =10,5%– напряжение короткого замыкания;   =0,6 км- длина кабельной линии; Х0=0,05 ом/км –индуктивное удельное сопротивление КЛ; r0 =0,67 Ом/км– активное удельное сопротивление КЛ.

Требуется:

1.     определить   - ток трёхфазного короткого замыкания в заданной точке и  - ударный ток трёхфазного короткого замыкания в именованных единицах.

2.     определить   - ток трёхфазного короткого замыкания в заданной точке и   ударный ток трёхфазного короткого замыкания в относительных единицах.

Решение:

Расчет КЗ в относительных единицах

Принимаем за базисные единицы Sб = 1000 МВ∙А и средние напряжения ступеней Uб1 = 115; Uб2 = 10,5 кВ. Определяем базисные токи кА по

Токи найдем по формуле

Индуктивное сопротивление системы в относительных единицах:
