  4. Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3;
  • 👋 Решение задач

  • 📚 Электроника, электротехника, радиотехника

решение задачи на тему:

Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3;

Дата добавления: 10.12.2023

Условие задачи

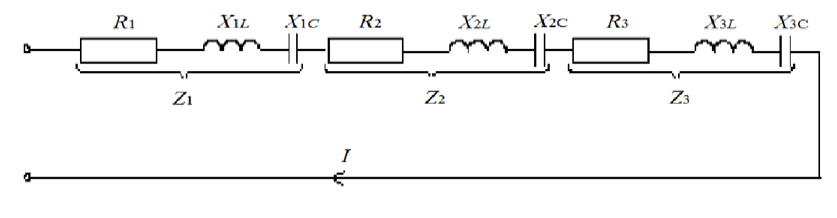

Исходные данные.  К источнику переменного тока с напряжением U подключены последовательно три приемника

Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи.

         Для нашего варианта (№9) выпишем исходные данные:

                                        U=100 В

           R1 = 4 Ом                R2 = 4 Ом               R3= 8 Ом

           X1L = 3 Ом              X2L = 15 Ом      X3L= 0 Ом

           X1C = 0 Ом              X2C = 0 Ом        X3C= 6 Ом

Ответ

1. Ток в цепи переменного тока с последовательным соединением активно-реактивной нагрузки вычисляется по формуле:

2. R=R1+R2+R3=4+4+8=16 Ом активное сопротивление цепи.

3. XL=X1L+X2L+X3L=3+15+0=18 Ом индуктивное сопротивление цепи.

4. XC=X1C+X2C+X3C=0+0+6=6 Ом емкостное сопротивление цепи.
