Условие задачи

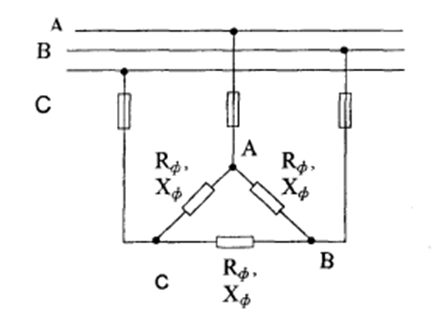

К трехфазной линии с линейным напряжением Uл=220 В, подключен симметричный трехфазный приемник, соединенный треугольником. Активное и реактивное сопротивления фазы приемника соответственно равны Rф=6 Ом и Xф=8 Ом.
Определить ток в фазах приемника и линейных проводах, а также
потребляемую приемником активную мощность в режимах: а) симметричном трехфазном, б) при обрыве одной фазы приемника, в) при обрыве линейного провода (вследствие сгорания планкой вставки предохранителя). Построить для всех трех режимов топографические диаграммы напряжений и показать на них векторы токов.
Ответ
Примем, что вектор линейного напряжения
направлен по действительной оси, тогда
Определим фазные токи:
Потяни
