Условие:

К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 = 44 Ом, R2 = 14 Ом , R3 = 120 Ом . Ток в первой группе равен I1 = 5 А, длина магистрального провода  l = 130 м, сечение – S = 10 мм2 .



Составить электрическую схему питания.



Определить

− ток в магистральном проводе;

− действительную потерю напряжения в магистральном проводе;

− напряжение в начале магистрального провода.

Выбрать предохранитель для защиты сети от перегрузок.

Магистраль выполнена открыто двухжильным кабелем с медными жилами.

Решение:

Предохранитель

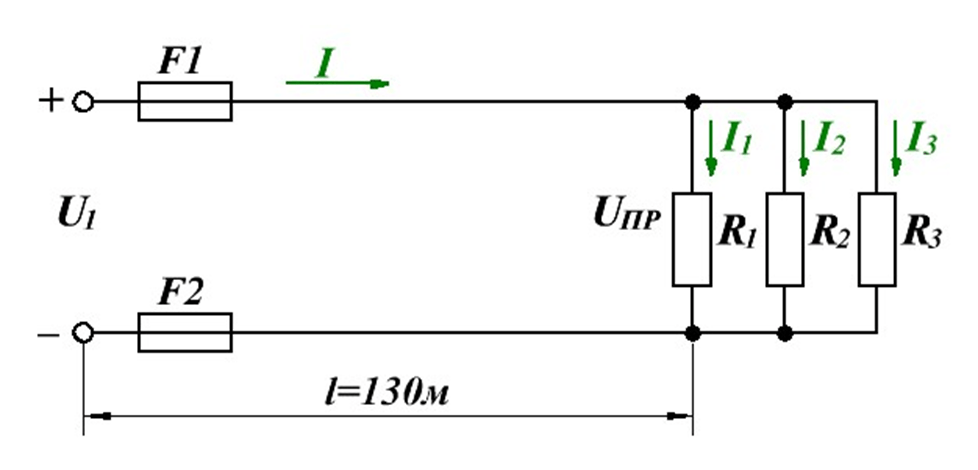

Рис.1

Напряжения на всех группах электроприёмников одинаковы и равны:

UПР = R1 I1 = R2 I2 = R3 I3 =44 ∙ 5 = 220 В

Токи электроприёмников:

I2=UПР/R2 =220/1415,71 А

I3=UПР/R3 =220/1201,83 А

Ток в магистральном проводе:

I = I1 + I2 + I3 =5 + 15,71 + 1,83= 22,54 А

Действительная потеря напряжения в магистральном проводе:

∆UЛ=I ∙ RЛ=...
