Определить − ток в магистральном проводе; − действительную потерю напряжения в магистральном проводе; − напряжение в начале магистрального провода.
- Электроника, электротехника, радиотехника
Условие:
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 , R2 , R3 . Ток в первой группе равен I1 , длина магистрального провода l, сечение – S.

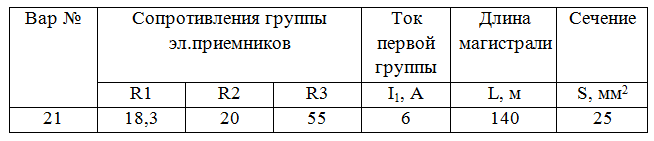

Данные для каждого варианта задания представлены в таблице 1.1 (с.13 – 14).
Составить электрическую схему питания.
Определить
− ток в магистральном проводе;
− действительную потерю напряжения в магистральном проводе;
− напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Дано:
Решение:

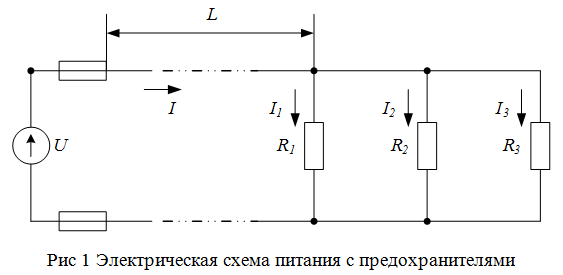

Составим электрическую схему питания, и обозначим на ней направления токов (Рис 1)
Определим напряжение на шинах распределительного щита постоянного тока воспользовавшись известной величиной тока на первой группе нагрузки
