решение задачи на тему:

Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке

Дата добавления: 12.12.2023

Условие задачи

Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке 1. Необходимые исходные величины для расчета по собственному варианту приведены в таблице 2. Выдержка времени срабатывания релейной защиты tP3 следующая:

– защиты линий потребителя, присоединенного к шинам напряжения U2 –0,5 с;

– защиты присоединения вторичной обмотки понижающего трансформатора – 1,5 с;

– защиты присоединения первичной обмотки понижающего трансформатора – 2.0 с.

Исходные данные:

Мощность КЗ энергосистемы на шинах РП-1 – Sкз1 = 800МВ∙A;

Мощность КЗ энергосистемы на шинах РП-2 – Sкз2 = 1100МВ∙A;

Длина воздушных линий электропередач – l1 = 42 км; l2 = 30 км; l3 = 28 км;

Номер подстанции – ТП-2;

Первичное напряжение подстанции – U1 = 110 kB;

Вторичное напряжение подстанции – U2 = 10,5 кВ;

Номинальная мощность трансформаторов 1Т1 и 1Т2 – SТ1 = SТ2 = 10 МВ∙A;

Напряжение КЗ трансформатора Uк = 10,5%.

Ответ

Расчёт токов короткого замыкания проведём в базовых единицах.

Принимаем удельное реактивное сопротивление воздушных линий электропередачи:

Худ = 0,4 Ом/км.

Принимаем базовую мощность S5 = 100 МВ∙A.

1. Найдём сопротивления энергосистем:

На шинах РП-1

Х1 = SБ/Sкз1 = 100/800 = 0,125 о.е;

На шинах РП-2

Х2 = SБ/Sкз2 = 100/1100 = 0,09 о.е.;

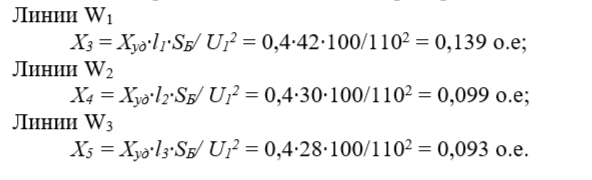

2. Найдём сопротивления линий электропередач:

3. Определим с...
