Определить токи и напряжения на всех участках цепи комплексным способом. Записать выражения для мгновенных значений всех токов и напряжений. Составить баланс активных и реактивных мощностей.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой изображена на рисунке 5 выполнить следующее:
1. Определить токи и напряжения на всех участках цепи комплексным способом.
2. Записать выражения для мгновенных значений всех токов и напряжений.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе векторную диаграмму токов и топографическую диаграмму напряжений.
Напряжение на входе цепи изменяется по закону:
Исходные данные для расчета приведены в таблице 2.

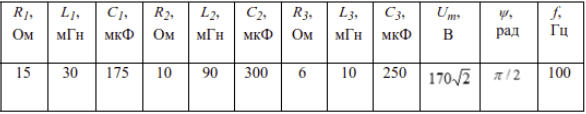

Таблица 2 – Исходные данные

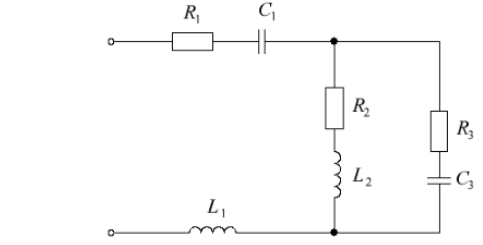

Рисунок 4 – Схема электрической цепи
Решение:
1. Определим действующие значения токов и напряжений на всех элементах в комплексной форме.

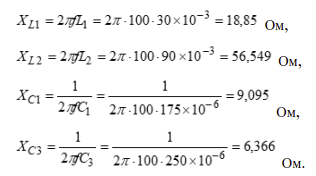

Определим сопротивления реактивных элементов:
Определим комплекс действующего значения приложенного напряжения:
