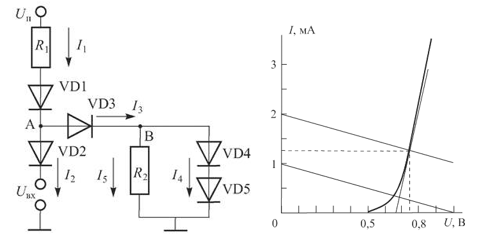

Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, их вольт-амперная характеристика приведена на рис. 1.7. UП= 6,0 В; R1 = 2 кОм; R2 = 20 кОм; Uвх= 3 В.
«Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, их вольт-амперная характеристика приведена на рис. 1.7. UП= 6,0 В; R1 = 2 кОм; R2 = 20 кОм; Uвх= 3 В.»
- Электроника, электротехника, радиотехника
Условие:
Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, их вольт-амперная характеристика приведена на рис. 1.7. UП= 6,0 В; R1 = 2 кОм; R2 = 20 кОм; Uвх= 3 В.
Дано:
UVD=0,73 В
UП= 6,0 В
R1 = 2 кОм
R2 = 20 кОм
Uвх= 3 В
Решение:
Сначала определим, по каким ветвям протекает ток, а по каким он протекать не может. Для этого оценим потенциал в точке А.
Допустим, что VD2 открыт , потенциал точки А относительно общего провод...
