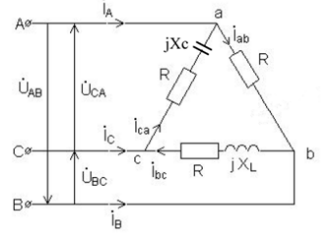

Определить токи, мощности и построить векторную диаграмму токов и напряжений. 1.Определим фазные напряжения потребителя энергии. Они равны линейным напряжениям генератора:

Асинхронный двигатель с короткозамкнутым ротором работает с циклической переменной нагрузкой.1 участок: длительность 5 мин, мощность нагрузки 5 кВт;

Исходные данные: Определить токи в каждой ветви электрической схемы по правилам Кирхгофа (рис. 3.1).Рисунок 3.1 – Схема электрической цепи

К источнику трехфазного тока с действующим значением линейного напряжения UЛ=380В подключены три одинаковые катушки индуктивности (обмотки) по схеме треугольником. Активное сопротивление каждой катушки R=12 Ом, реактивное сопротивление X_L=16 Ом.
