Условие задачи
Определить токи, мощности и построить векторную диаграмму токов и напряжений.
Исходные данные:
Uм=м380 В;
Rм = м5 Ом;
XL = 9 Ом;
XC = 0.
Ответ

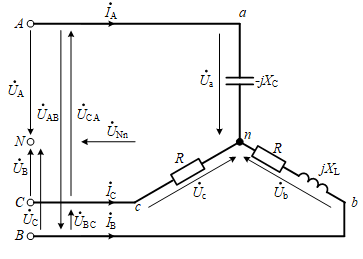

Обозначим на схеме все токи и напряжения.
Определяем фазные напряжения генератора:
Uф = Uл / 3 = 380 / 3 = 220 В
U ̇A = 220e0= 220 В
U ̇B = 220e-j120 = -110 - j190,526 В
U ̇C = 220ej120 = -110 + j190,526 В
Определяем фазные сопротивления потребителя энергии:
Za = -jX_C = -j0 = 0
Zb = R + jX_L = 5 + j9 = 10,296ej60,945 Ом
Zc = R = 5 Ом
При коротком замыкании фазы A (Za = 0) напряжение смещения нейтрали:
