Условие:
Определить токи, мощности и построить векторную диаграмму токов и напряжений.

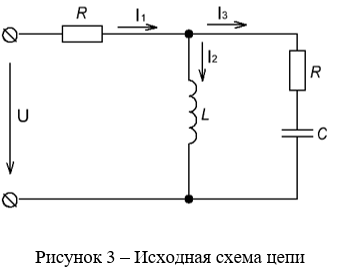

Формируем рисунок 3 и выписываем исходные данные.
Исходные данные: u=100sin(314t+30˚) В, R=10 Ом, L=20 мГн, С=1062 мкФ.
Решение:

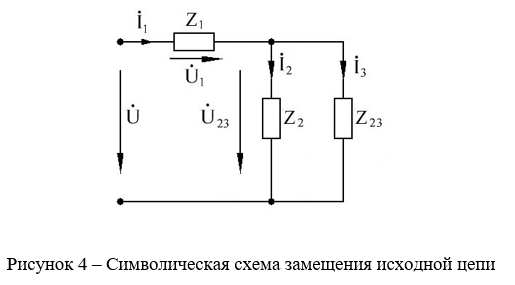

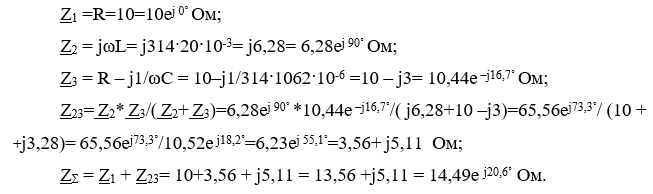

Определим комплексные сопротивления отдельных участков и всей цепи в целом:
Определим действующее значение напряжения в цепи в комплексном виде:
