Условие задачи
Определить токи, мощности и построить векторную диаграмму токов и напряжений.

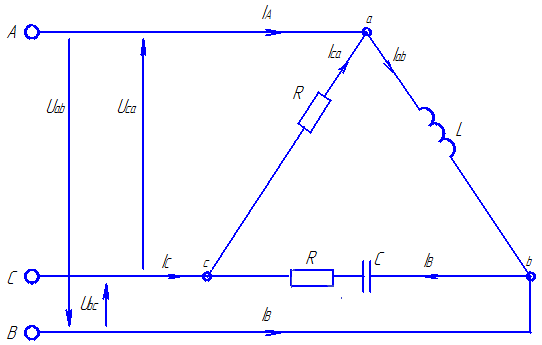

Рисунок 5.1 – Заданная схема.
Дано:
Uл = 220 В; R = 5 Ом; XL = 7 Ом; XС = 10 Ом.
Ответ

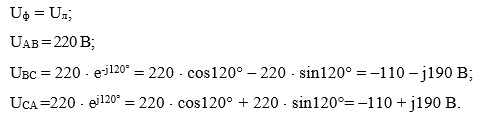

1. Определим фазные напряжения потребителя энергии.
Они равны линейным напряжениям генератора.
2. Определим комплексные сопротивления фаз.
3. Определяем фазные токи.
