Условие задачи
Определить токи на всех участках цепи, напряжение на зажимах цепи, мощность, потребляемую цепью, если ток, протекающий через сопротивление 𝑅7 равен 2 А, 𝑅1 = 10 Ом, 𝑅2 = 8 Ом, 𝑅3 = 12 Ом, 𝑅4 = 30 Ом, 𝑅5 = 10 Ом, 𝑅6 = 5 Ом, 𝑅7 = 16 Ом.

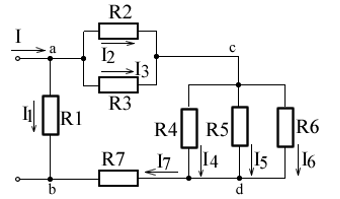

Рис.1. Заданная схема
Ответ
Дано:
I7 = 2A, 𝑅1 = 10 Ом, 𝑅2 = 8 Ом, 𝑅3 = 12 Ом,𝑅4 = 30 Ом, 𝑅5 = 10 Ом, 𝑅6 = 5 Ом, 𝑅7 = 16 Ом.
Найти I1, I2, I3, I4, I5, I6, I, U, P.
1.Обозначим на заданной схеме все токи, обозначим узлы (рис.2):

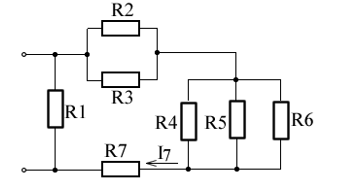

Рис. 2
2. Заменим параллельно соединенные сопротивления R2 и R3 общим эквивалентными сопротивлениями R23 (рис.3):
