Условие задачи
Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков W и один симметричный замыкавший магнитоуправляемый контакт (рисунок 4.1, обмотка управления не показана).
Исходные данные: размеры электродов геркона: длина l = 20 мм; ширина b = 2,6 мм; толщина h = 0,5 мм; жесткость электродов С = 1,66×103 Н/м; длина перекрытия в рабочем зазоре lδ =1,2 мм; величина конечного рабочего зазора δмин = 0,01 мм; коэффициент симметрии геркона Ксм = 0,5; коэффициент магнитной проводимости путем рассеяния Крас = 0,1; коэффициент магнитной проводимости магнитопровода Кст = 2; величина начального рабочего зазора δ0 = 0,25 мм, число витков обмотки управления w = 30000.

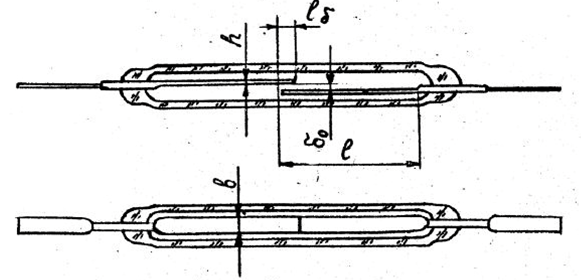

Рисунок 4.1 – Герконовое реле.
Ответ
Согласно методике МДС, срабатывания такого реле определяется уравнением:
Тогда ток срабатывания реле:
