Условие задачи
Задана электрическая цепь, схема которой определяется в соответствии с рисунком 7 и исходными данными, приведенными в таблице 2.
Требуется определить токи в ветвях методом контурных токов.

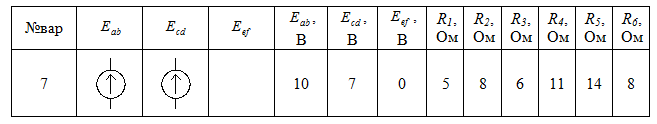

Таблица 2 – Исходные данные
Ответ
Решение:

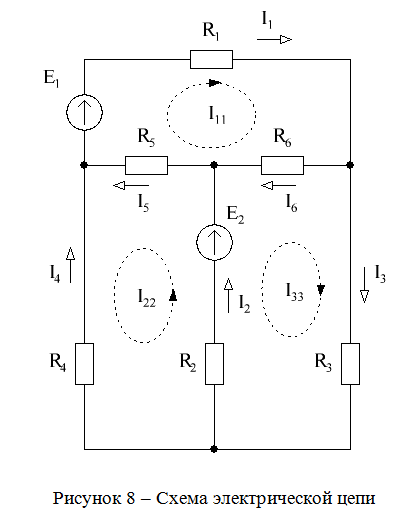

Составляем схему электрической цепи в соответствии с исходными данными, выбираем условно-положительное направление токов в ветвях и контурных токов (см. рис. 8).
Для рассматриваемой трехконтурной цепи система уравнений относительно контурных токов имеет вид
